מפרט טכני, מידות והוראות התקנה (Specifications & Installation Guidelines)

🚨 דרישת קיר: להתקנה על קיר בטון בלבד! אין להתקין על קירות בלוקים, גבס, עץ או מחיצות קלות.

מידות ונתונים טכניים של המתקן:

• מגבלת משקל מירבית: עד 100 ק"ג (לפי מפרט היצרן).

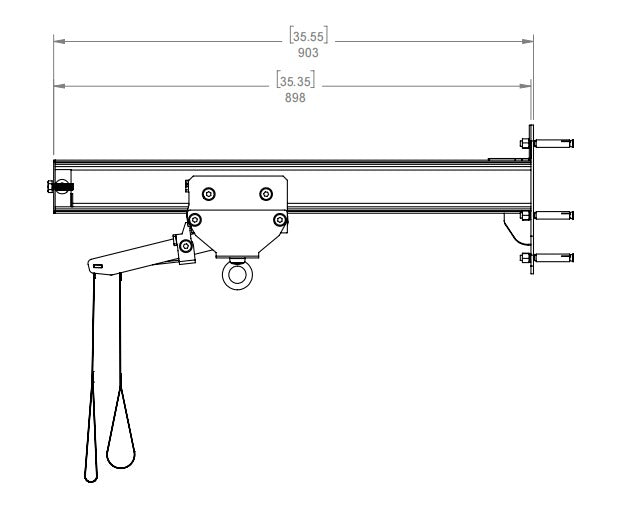

• אורך זרוע כולל (מרחק מהקיר): כ-90.3 ס"מ (903 מ"מ).
• אורך מסילת התנועה: כ-89.8 ס"מ (898 מ"מ).
• גובה פלטת עיגון לקיר: 28 ס"מ (280 מ"מ).
• רוחב פלטת עיגון לקיר: 24 ס"מ (240 מ"מ).
• גובה התקנה מומלץ לפי הוראות היצרן: להתקין כך שתחתית המסילה תהיה בגובה של כ-260 ס"מ (2.6 מטר) מהרצפה.

דרישות וכלים מומלצים להתקנה:

• סוג הקיר הנדרש: קיר בטון מסיבי בלבד.
• כוח אדם מומלץ: ההתקנה דורשת 2 אנשים.
• ציוד נדרש להרכבה: מקדחת פטישון עם מקדח בטון 12 מ"מ, פטיש, מפתח ברגים 19 מ"מ + בוקסה 19 מ"מ, ומפתח אימפקט/חשמלי.
• אחריות התקנה: ההתקנה, הקידוח ועיגון הברגים מבוצעים באחריות הלקוח/המתקין מטעמו בלבד.

מפרט טכני

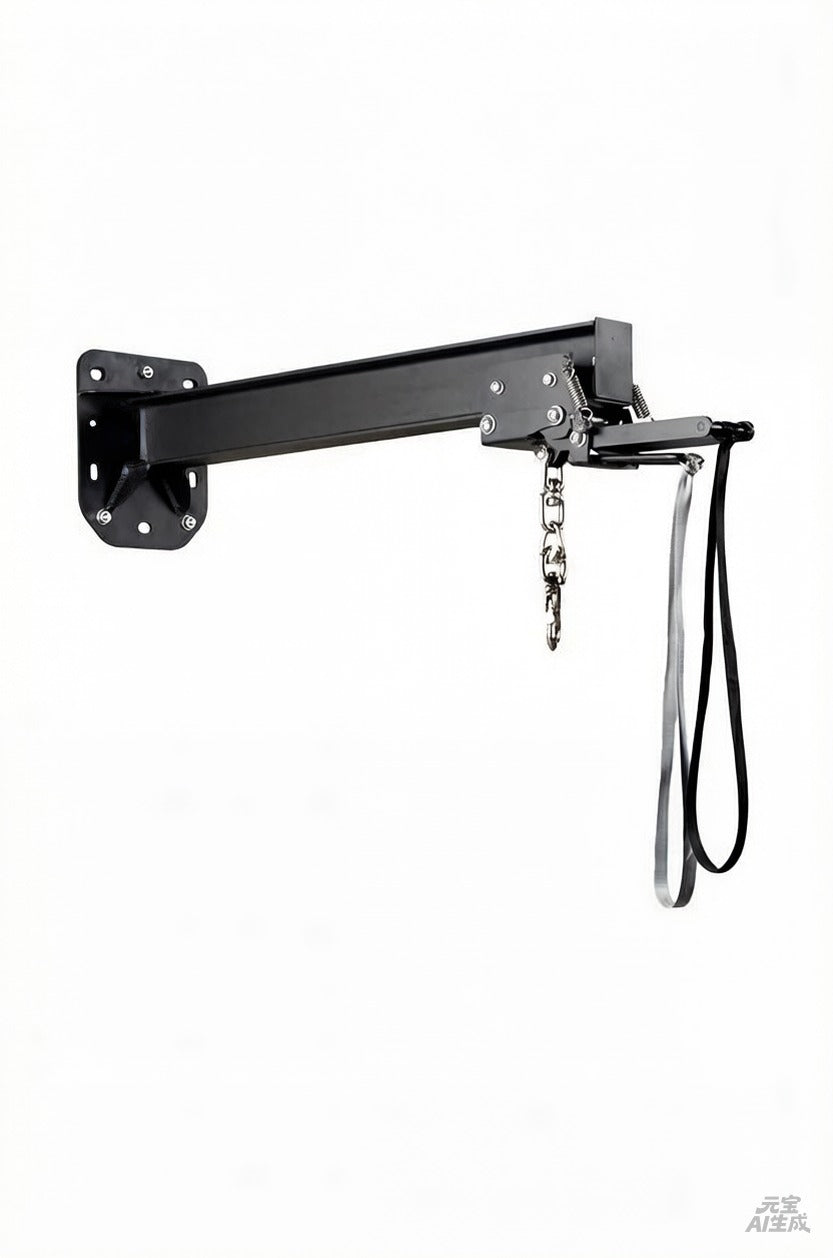

• דגם: Pulley Wall Bracket for Punching Bag (VTY-010490)
• עומס מירבי לפי יצרן: עד 100 ק"ג
• סוג מתקן: זרוע תלייה נעה על מסילה עם מנגנון נעילה
• חומר גלם: פלדת קורות תעשייתית
• דרישת התקנה: קיר בטון בלבד (באחריות הלקוח)
• מנגנון שליטה: חבלי משיכה לנעילה ושחרור
• מרחק מהקיר: כ-90 ס"מ

התאמה ושימושים

שימושים: תליית שקי איגרוף כבדים עד 100 ק"ג, שקי אימונים לאיגרוף תאילנדי, MMA וקיקבוקסינג.
קהל יעד: בעלי מכוני כושר, סטודיו לאומנויות לחימה, ומתאמנים פרטיים בעלי קיר בטון, המחפשים מתקן תלייה מסיבי מורחק מהקיר עם מנגנון הזזה על מסילה.

יתרונות ונתונים טכניים

• עומס מירבי לפי מפרט: מתוכנן לשאת שקי איגרוף במשקל של עד 100 ק"ג.
• מבנה ייעודי לקיר בטון: תוכנן ונבדק להתקנה על גבי קירות בטון מלאים בלבד.
• זרוע מורחקת: מרחק של כ-90 ס"מ מהקיר המאפשר גישה היקפית סביב השק.

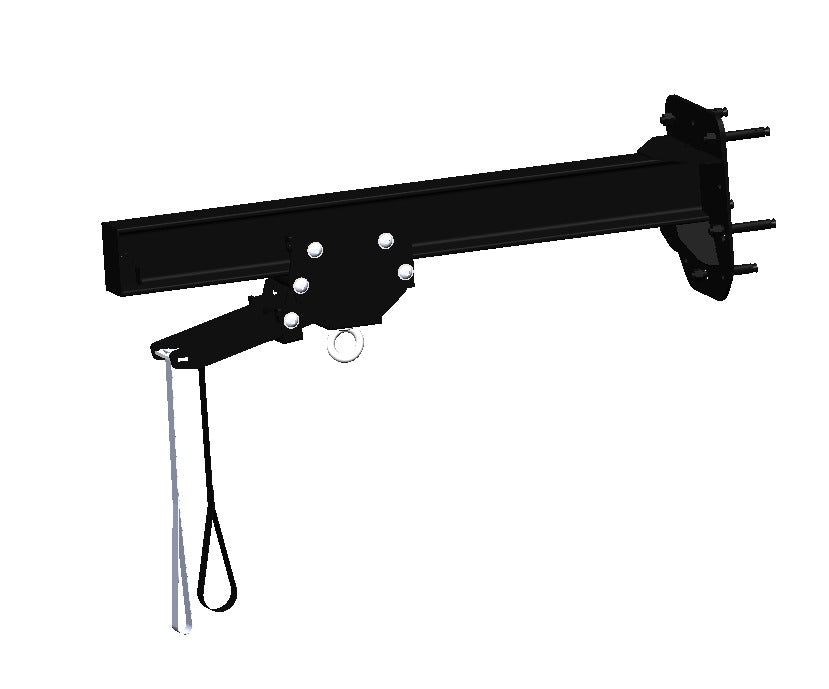

• מנגנון מסילה (Pulley Track): אפשרות להזזת השק לאורך המסילה לכיוון הקיר.
• מערכת תפעול בחבלים: חבל ייעודי לנעילת המכלול וחבל לשחרור הנעילה.
• פלדת קורות תעשייתית: מבנה מחוזק בצביעה עמידה.
• פלטת עיגון רחבה: כוללת צלעות חיזוק לתמיכה במבנה.

מפרט טכני, מידות והוראות התקנה (Specifications & Installation Guidelines)

🚨 דרישת קיר: להתקנה על קיר בטון בלבד! אין להתקין על קירות בלוקים, גבס, עץ או מחיצות קלות.

מידות ונתונים טכניים של המתקן:

• מגבלת משקל מירבית: עד 100 ק"ג (לפי מפרט היצרן).
• אורך זרוע כולל (מרחק מהקיר): כ-90.3 ס"מ (903 מ"מ).
• אורך מסילת התנועה: כ-89.8 ס"מ (898 מ"מ).
• גובה פלטת עיגון לקיר: 28 ס"מ (280 מ"מ).
• רוחב פלטת עיגון לקיר: 24 ס"מ (240 מ"מ).
• גובה התקנה מומלץ לפי הוראות היצרן: להתקין כך שתחתית המסילה תהיה בגובה של כ-260 ס"מ (2.6 מטר) מהרצפה.

דרישות וכלים מומלצים להתקנה:

• סוג הקיר הנדרש: קיר בטון מסיבי בלבד.
• כוח אדם מומלץ: ההתקנה דורשת 2 אנשים.
• ציוד נדרש להרכבה: מקדחת פטישון עם מקדח בטון 12 מ"מ, פטיש, מפתח ברגים 19 מ"מ + בוקסה 19 מ"מ, ומפתח אימפקט/חשמלי.
• אחריות התקנה: ההתקנה, הקידוח ועיגון הברגים מבוצעים באחריות הלקוח/המתקין מטעמו בלבד.

אודות המוצר

מתקן תלייה זה מציע פתרון אכסון ואימון עבור חדרי כושר, מכונים וחללים פרטיים בעלי קירות בטון. מנגנון המסילה מאפשר לבחור בין נעילת השק בקצה הזרוע בזמן אימון לבין הזזתו אל עבר הקיר בסיום הפעילות

שאלות ותשובות (FAQ)

מהו המשקל המרבי שניתן לתלות על המתקן?

על פי מפרט היצרן, המתקן מתוכנן לשאת עומס של עד 100 ק"ג, כאשר ההתקנה מבוצעת כנדרש על גבי קיר בטון מלא ומסיבי.

האם ניתן להתקין את המתלה על קיר בלוקים או גבס?

לא. המתקן מיועד להתקנה על קיר בטון בלבד. התקנה על קיר בלוקים, גבס או קיר קל אינה מאושרת על ידי היצרן, עלולה לגרום לגזירת הברגים או לתלישת המתקן, והינה באחריותו הבלעדית של המבצע.

כיצד פועל מנגנון הזזת השק?

המתקן מצויד במערכת גלגלת נסעה עם שני חבלי הפעלה: משיכה בחבל השחרור (Pull down to unlock) משחררת את מעצור המסילה ומאפשרת להזק את השק, ומשיכה בחבל הנעילה (Pull down to lock) נועלת את המכלול במקומו בזמן עבודה.
